Чреспищеводная стимуляция сердца (ЧПЭС) заняла прочное место среди неинвазивных методов диагностики сложных заболеваний сердца. Достоинства – простота и быстрота введения стимулирующего электрода в пищевод, неинвазивность процедуры, отсутствие необходимости в хирургической стерильности и в рентгеноскопическом контроле, отсутствие осложнений, относительно низкая стоимость процедуры и аппарата. Все это позволяет эффективно использовать в условиях скорой помощи и экстремальной медицины, в операционных, отделениях реанимации и интенсивной терапии при экстренной кардиостимуляции в случаях возникновения.

Чтобы в полной степени реализовать технологические достоинства ЧПЭС в указанных условиях кардиостимулятор (КС) должен иметь малые габариты и массу, автономное питание, быть экономичным и простым в управлении.

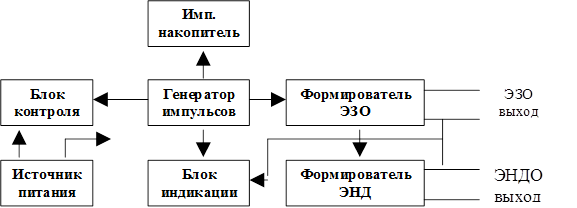

Рисунок 9 – Структурная схема чреспищеводного кардиостимулятора

Высокая экономичность достигается за счет применения оригинальной схемы импульсного накопителя, который в течение короткого промежутка времени в паузе между стимуляцией импульсами преобразует постоянное напряжение источника питания в регулируемое выходное напряжение. Из накопителя выходное напряжение поступает на формирователь ЭЗО, на выходе которого формируется импульсы для стимуляции сердца. Одновременно в формирователе ЭНДО импульсы напряжения масштабно преобразуются в импульсы тока меньшей амплитуды и длительности для эндокардиальной стимуляции сердца. Частота следования и длительность импульсов задаются генератором импульсов мостового типа (регулировки – на панели).

Наличие импульсов на обоих выходах контролируется блоком светодиодной индикации. Формирователь ЭЗО содержит схему защиты от КЗ чреспищеводного электрода, поэтому блок индикации позволяет также фиксировать КЗ или обрыв чреспищеводных электродов.

При падении напряжения источника питания ниже допустимого уровня блок контроля питания формирует звуковой сигнал в такт стимулирующим импульсам, причем после появления звукового сигнала стимулятор сохраняет свои метрологические характеристики в течении резервного времени, необходимого для завершения стимуляции и замены источника питания.

Наиболее важный блок – импульсный накопитель. Преобразование постоянного напряжения Еп в регулируемое напряжение Uр осуществляется в 2 этапа: передача энергии в нагрузку в течении длительности стимулирующего импульса Ти и накопление на конденсаторе С энергии в течении времени восстановления Твос после окончания Ти.

На первом этапе генератор импульсов замыкает ключ К2, диод Д2 закрывается.

На втором этапе схема управления коммутирует ключ К1 с частотой 10-12 кГц. При замкнутом состоянии ключа К1 энергия, отбираемая от Еп, накапливается в магнитопроводе дросселя, а после размыкания К1 передается в конденсатор через открытый диод Д1 и Д2. Дроссель работает в режиме прерывистого магнитного поля. При этом напряжение Uс на конденсаторе растет до тех пор, пока не достигнет значения, задаваемого блоком регулировки амплитуды. Далее схема управления прекращает коммутацию ключа К1, оставляя его в разомкнутом состоянии.

Таким образом потребление тока происходит лишь в течении ограниченного промежутка времени Твос, необходимого для восстановления энергии в конденсаторе С, а экономичность стимулятора тем выше, чем больше пауза между стимулирующими импульсами.

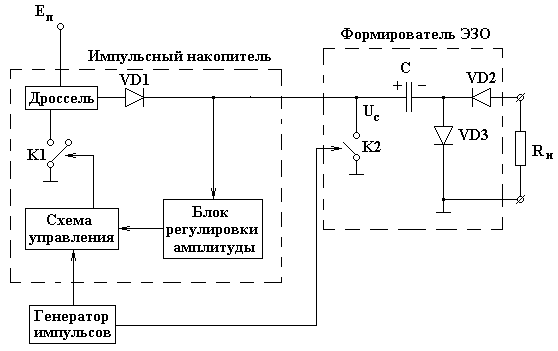

Рисунок 10 – Схема чреспищеводного стимулятора
