Рисунок 4 – Выходной каскад с удвоением напряжения с одним конденсатором

В тех случаях, когда необходимо обеспечить более высокое выходное напряжение импульса, чем напряжение батареи, можно применить удвоитель напряжения. Примеры подходящих для этого схем показаны на рис. 4 и 5. В схеме на рис. 4 два одинаковых конденсатора С,1 и С2 заряжаются параллельно напряжением батареи в промежутках между импульсами. При отпирании обоих транзисторов конденсаторы соединяются в последовательную цепь. Схема удвоителя напряжения, изображенная на рис. 4, содержит лишь один конденсатор.

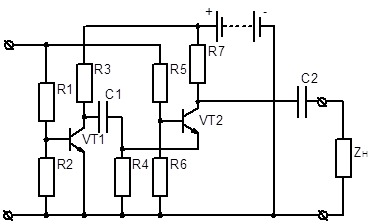

Рисунок 5 – Выходной каскад с удвоением напряжения с двумя конденсаторами

Генератор импульсов. Генератор импульсов должен вырабатывать импульсы с большой скважностью и низкой частотой повторения. Пример схемы генератора импульсов приведен на рис. 6.

Цепи запирания. Частота повторения генератора импульсов определяется продолжительностью периодов заряда или разряда конденсатора. Изменение напряжения на конденсаторе при заряде через резистор имеет экспоненциальный характер, а при заряде током постоянной величины — линейный. Один из возможных принципов запирания иллюстрируется на рис. 7.

Рисунок 6 – Схема генератора импульсов

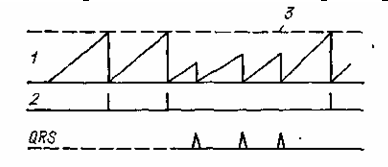

Рисунок 7 – Иллюстрация принципа работы цепи запирания:1 — напряжение на конденсаторе; 2 — выходные импульсы; 3 — уровень срабатывания

Напряжение на конденсаторе возрастает, пока не достигнет уровня срабатывания, и цепь генерирует импульс. Однако при появлении каждого комплекса QRS напряжение на конденсаторе возвращается на исходный уровень, и начинается следующий интервал ожидания (запирания). Если на протяжении всего интервала ожидания не произойдет еще одно запирание, то в конце этого интервала генерируется импульс. Пример возможной схемы реализации этого принципа приведен на рис. 8. Конденсатор С заряжается через резистор R2. При достижении определенного напряжения (задаваемого делителем R2, R3) генерируется импульс Если отопрется транзистор VT, то разряд конденсатора С происходит раньше, и снова начинается заряд, причем импульс не генерируется.

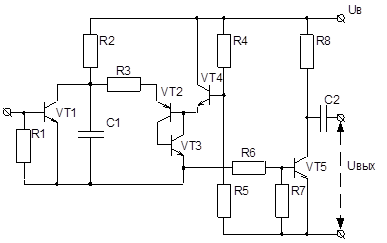

Рисунок 8 – Пример схемы генератора стимулирующих импульсов и цепи запирания; один конденсатор С определяет длительность импульса и частоту повторения

Имплантируемый асинхронный электрокардиостимулятор. Стимулятор предназначен для лечения стойкой атриовентрикулярной блокады сердца. Пригоден для работы как с эндокардиальными, так и с миокардиальными электродами. Основные технические данные: амплитуда прямоугольного импульса 4,5±0,5 В (при сопротивлении нагрузки 510 Ом); длительность импульса 1,2±0,2 мс при длительностях фронта не более 0,1 мс и среза - не более 0,2 мс; относительная неравномерность вершины импульса не более 40%; частота повторения импульсов 60-75 имп/мин; габаритные размеры стимулятора 50х51х21 мм; масса не более 155 г.
